Описание
Коромысла типа 2К представляет собой элемент сцепной арматуры, что применяют в роли промежуточного звена в комплектации двух- и многосцепных подвесок изолирующего типа. Конструкция используется для равномерного распределения нагрузки между цепями. Монтируют посредством шарнирного соединения. Также коромысла данного типа нашли свое применение в качестве материала для присоединения одноцепным изолирующим подвескам одно-, двух- и нескольких фаз. Конструкция 2К представляет собой двухсцепную и двухреберную разновидность.
Технические характеристики
В качестве основы для изготовления коромысла используют среднеуглеродистые или легированные стали. Материал отличается высокой прочностью, стойкостью к агрессивной среде и разбросу температурных нагрузок. Среднеуглеродистые стали отличаются повышенными характеристиками прочности и стойкости к механическим нагрузкам. Легированный материал может получить набор заданных параметров за счет введения в состав легирующих химических компонентов в разных пропорциях. Сплав может получить стойкость к низким или высоким температурам, стабильность к давлению или агрессивной среде.
Сортамент

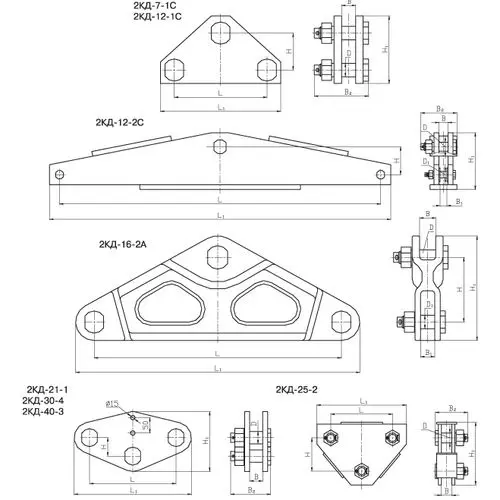

- 2К-7-1С. Диаметр составляет 16 мм, ширина – 61 мм. Высота детали – 70-110 мм. Длина – 120-160 мм. Масса – 1,46 кг. Разрушающая нагрузка – 70 кН
- 2К-12-1С. Диаметр составляет 22 мм, ширина – 83 мм. Высота детали – 175-235 мм. Длина – 800-860 мм. Масса – 21,70 кг. Разрушающая нагрузка – 120 кН
- 2К-12-2С. Диаметр составляет 22 мм, ширина – 67 мм. Высота детали – 70-142 мм. Длина – 800-850 мм. Масса – 20,9 кг. Разрушающая нагрузка – 120 кН
- 2К-16-2А. Диаметр составляет 25 мм, ширина – 88 мм. Высота детали – 105-170 мм. Длина – 400-460 мм. Масса – 7,8 кг. Разрушающая нагрузка – 160 кН
- 2К-25-2. Диаметр составляет 35 мм, ширина – 105 мм. Высота детали – 108-204 мм. Длина – 200-290 мм. Масса – 10,20 кг. Разрушающая нагрузка – 250 кН
- 2К-21-1. Диаметр составляет 28 мм, ширина – 98 мм. Высота детали – 50-185 мм. Длина – 330-400 мм. Масса – 9,65 кг. Разрушающая нагрузка – 210 кН
- 2К-30-4. Диаметр составляет 36 мм, ширина – 120 мм. Высота детали – 60-175 мм. Длина – 460-540 мм. Масса – 19,3 кг. Разрушающая нагрузка – 300 кН
- 2К-40-3. Диаметр составляет 40 мм, ширина – 130 мм. Высота детали – 60-195 мм. Длина – 280-380 мм. Масса – 16,8 кг. Разрушающая нагрузка – 400 кН
